Blacha trapezowa konstrukcyjna - NOWOŚĆ
Blacha trapezowa konstrukcyjna T160 to wysoki profil o dużej wytrzymałości. Polecana jest głównie do konstrukcji z dużym dystansem pomiędzy dźwigarami.
Blacha konstrukcyjna T160 jest szeroko wykorzystywana w budownictwie. Szczególne zastosowanie znajduje w budynkach przemysłowych, gdzie wymagana jest duża nośność i odporność na szkodliwe warunki atmosferyczne. Przykładowo: hale produkcyjne, obiekty handlowe, magazyny, hangary, składy itp. W tych obiektach blacha konstrukcyjna sprawdza się doskonale, ponieważ jest wytrzymała, trwała i nie wymaga częstej konserwacji. Produkujemy blachę trapezową konstrukcyjną T160 w zakresie grubości od 0,5 do 1,5 mm. Pozostałe dane techniczne prezentujemy poniżej.

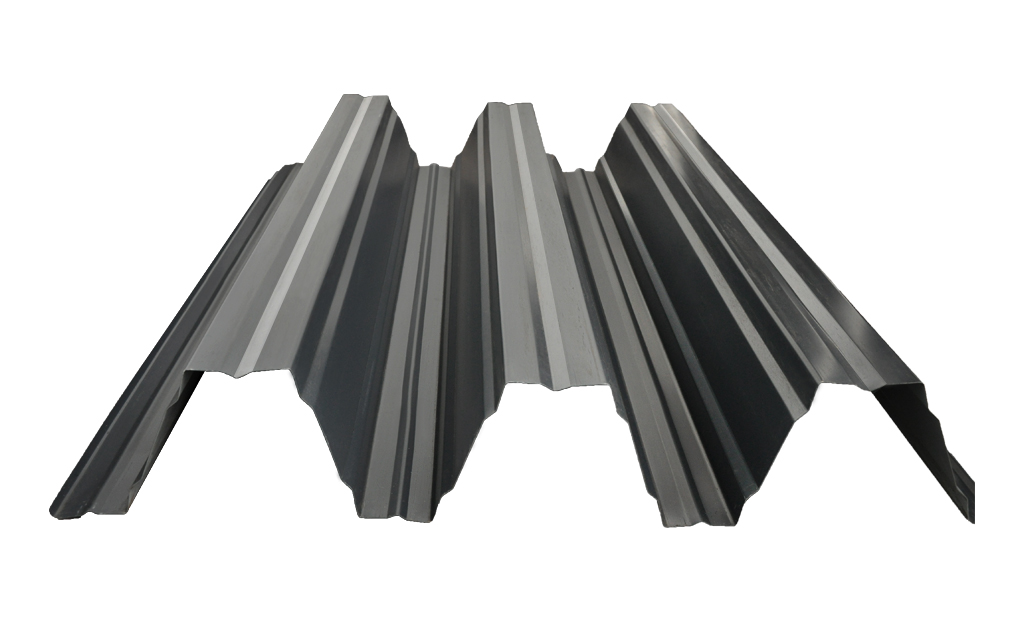

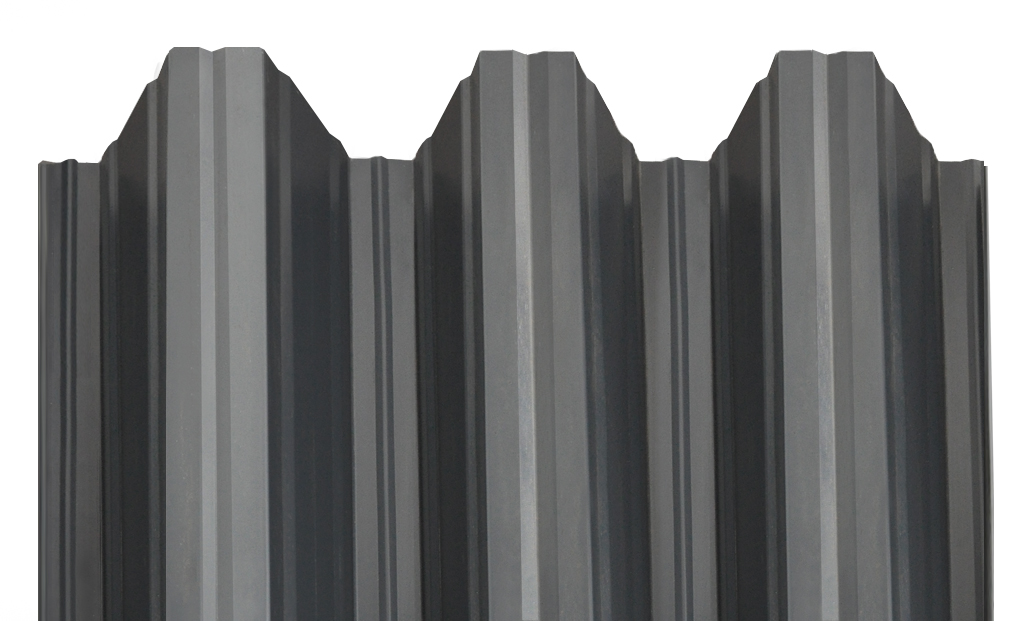

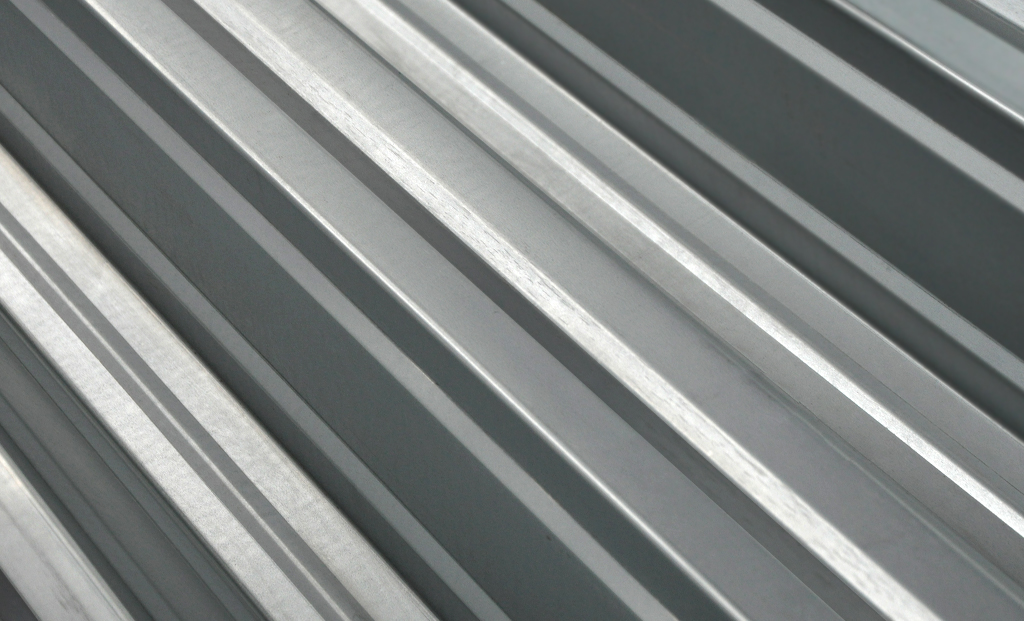

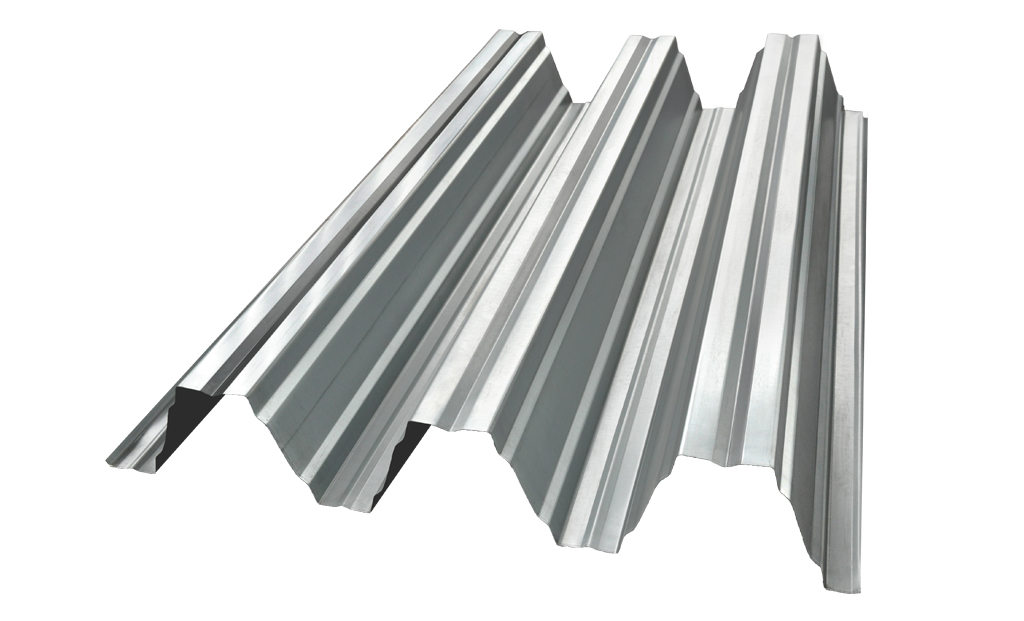

Blacha trapezowa konstrukcyjna T160
| Szerokość całkowita | 850 mm |
| Szerokość krycia | 830 mm |
| Wysokość profilu | 155,0 mm |
| Grubość blachy | 0,5 - 1,5 mm |
| Długość arkusza | 1500 - 14 000 mm |
| Grubość | Waga |
|---|---|
| 0,70 | 11,00 |
| 0,75 | 11,79 |
| 0,80 | 12,58 |
| 0,88 | 13,83 |
| 1,00 | 15,72 |
| 1,20 | 18,86 |
| 1,25 | 19,65 |
| 1,50 | 23,58 |
Pliki do pobrania
Deklaracje
Parametry
Układy proste
Układy zakładkowe
Założenie i komentarz do tabli nośności blach
Tablice nośności opracowano dla blach trapezowych firmy POLSTAL W. Dudek Sp. z.o.o., pracujących jako belki jednoprzęsłowe oraz belki ciągłe: dwuprzęsłowe i trójprzęsłowe, a także dla blach układanych zakładkowo - jako belki dwu - i trójprzęsłowe. Uwzględniono wariantowe oparcie na podporach (pozytyw lub negatyw).
W obliczeniach przyjmowano wg PN-EN 1993-1-3:
- materiał sprężysty o granicy plastyczności fyb według tablicy 3.1b,
- materiałowy współczynnik bezpieczeństwa γm = 1,0.
W tablicach zestawiono obciążenia obliczeniowe dla I stanu granicznego (SGN), wyrażające dopuszczalną nośność oraz obciążenia charakterystyczne dla II stanu granicznego (SGU), odpowiadające dopuszczalnym ugięciom. Dopuszczalne obciążenia w stanie SGU określono dla ugięć L/150, L/200 i L/300.
Obciążenia wyrażono w kN/m²
Poniżej podano zakresy parametrów dla analizowanej blachy:
Typ blachy: T160
Stal: S320 GD, S350 GD
Grubość blachy: 0,70 mm, 0,75 mm, 0,80 mm, 0,88 mmm, 1,00 mm, 1,20 mm, 1,25 mm, 1,50 mm
Szerokość podparcia pośredniego [b]: 600 mm, 80 mm, 120 mm, 160 mm, 300 mm
Rozpiętość przęseł [m]: Lmin = 3.00 m, Lmax = 11.00 m
